一、簡介

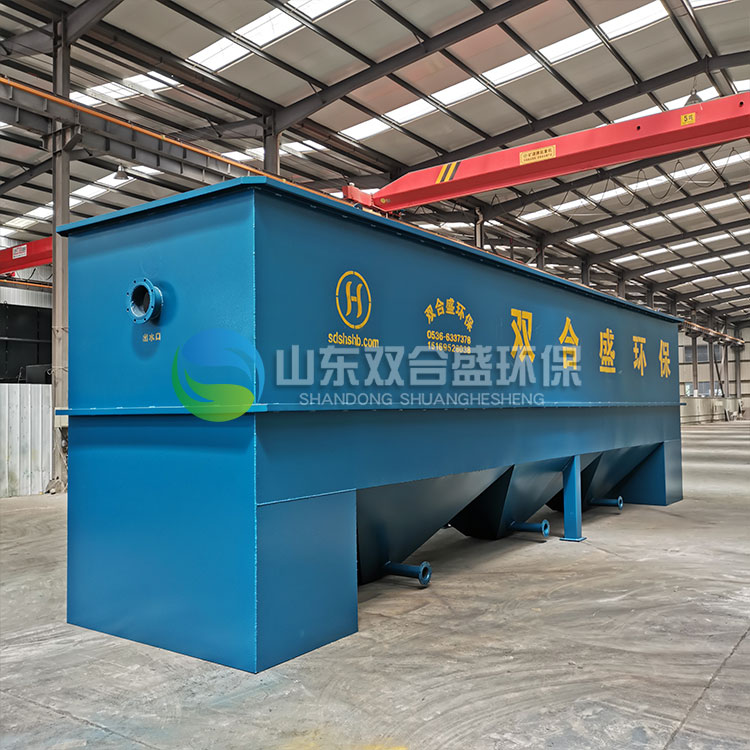

濃縮沉澱設備（斜管沉澱裝置 IPS Type Inclined Tube Settler），是在泥渣懸浮層上方按裝傾角60度的斜管組建，便原水中的懸浮物，固體物或經投加混凝劑後形成的絮體礬花，在斜管底側表麵積積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥鬥。由排泥管排入汙泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。

斜管沉澱，是根據平流式沉澱池去除分散性顆粒的沉澱原理製作而成。通過在池內增加斜管，減少水力半徑的同時，加大水池過水斷麵的濕周，因此水流在相同水平流速V時，可以大大的降低雷諾數Re，從而減少紊流，促進沉澱。另外，加設斜管還可以使顆粒沉澱距離縮短，減少沉澱時間，提高沉澱效率。

二、設備特點

1、結構簡單、無易損件、經久耐用、減少維修。

2、運行穩定、容易操作。

3、動力少、節約能源。

4、占地省、投資少、上馬快、效率高。

5、斜板沉澱器下部設有泥鬥，積泥可自動落入渣鬥，便於排泥，降低了清渣勞動強度。

6、根據水質情況和用戶要求，也可采用機械排泥，如螺旋輸送機排泥、刮泥機排泥等。

7、斜板沉澱器的占地麵積小，僅為平流式沉澱池長度的1／4，沉澱效率可提高3-5倍。

三、材質

碳鋼Q235-A，內防腐采用環氧瀝青，也可襯膠、襯塑、襯玻璃鋼、襯四氟乙烯等；

四、規格參數

1、斜板沉澱器的表麵負荷：3～15m3/m2·h；

2、斜板澄清器的麵積有效係數μ：0.7～0.8；

3、斜管澄清器的傾斜角θ：一般為60°；

4、斜管沉澱池的斜板、斜管長度：一般為1000mm；

5、斜管澄清器的水力停留時間：25～60min；

五、使用範圍

既可以作為氣浮法，升化法等水工藝的配套設備，也可以單級處理多種汙水。

1、電鍍廢水中含多種金屬離子的混合廢水、銘、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理後均可達到排放標準。

2、煤礦、選礦廢水可使濁度在500-1500 mg/L降至5 mg/L。

3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%

4、製革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上。

5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。
